光伏现场检测选什么？便携式 IV 测试仪应用与选型

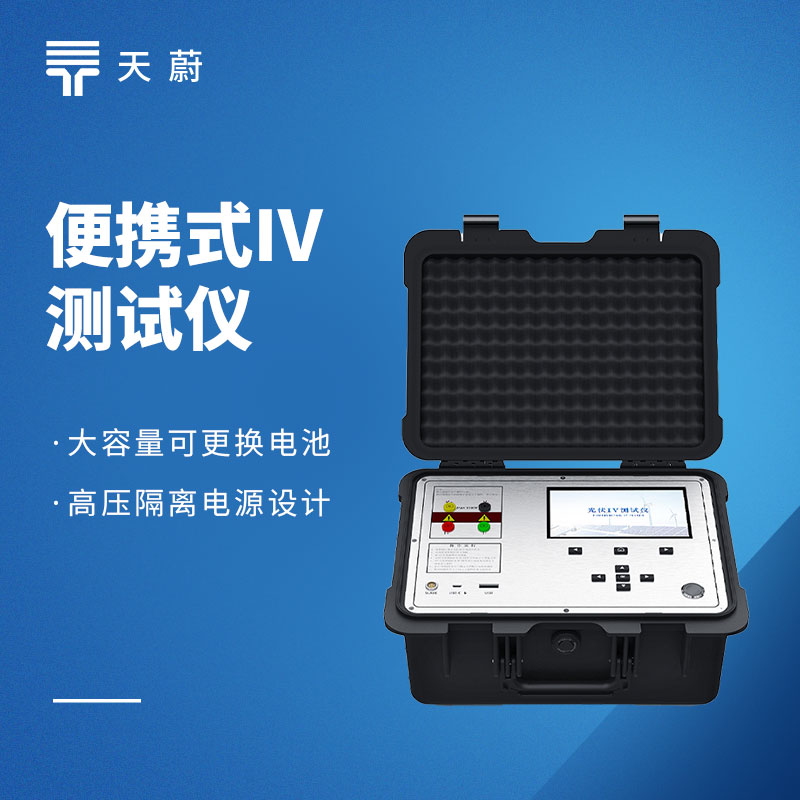

光伏电站现场检测工作中，需要获取组件、组串真实伏安特性数据，用来判断组件性能、排查组串异常。普通万用表仅可读取单点电压电流，无法输出完整IV、PV曲线，也不能完成标准测试条件转换，难以满足电站验收、定期巡检、故障定位的检测需求。TW‑IV2便携式IV测试仪，面向光伏现场检测场景开发，可完成单组件、组串的现场伏安特性检测，配套环境传感器采集辐照度、背板温度，输出标准化测试数据，适配电站运维、第三方检测机构现场作业。天蔚设备咨询联系方式：13276363312

Q1：TW‑IV2便携式IV测试仪可以完成哪些检测工作？

A：设备支持单组件测试、光伏组串测试、连续测试三类检测模式。可输出IV曲线、PV曲线，获取短路电流、开路电压、最大功率、峰值点电压电流等参数；同步采集现场太阳辐照度、组件背板温度，通过内置STC转换模型，把现场实测数据换算为标准测试条件下参数，辅助工作人员对比组件标称性能。最大支持1500V电压、20A电流输入，可检测最大30kW光伏组串，单组检测最短5秒完成。整机配备高精度电容负载，支持持续IV扫描，适合分布式电站、集中式电站现场抽检、故障排查、项目验收检测。

Q2：设备硬件接口与操作方式是什么？户外强光环境下使用是否存在影响？

A：操作采用触摸屏加实体键盘组合，7寸高亮电容显示屏，分辨率1024600，阳光下屏幕显示清晰。硬件接口包含4线制测试接口、TYPE‑C充电接口、USB数据导出接口、航插485从机模块接口。四线制连接方式降低测试引线带来的测量误差。整机重量5.3kg，整机尺寸385mm298mm*196mm，整机重量低于6kg，便于现场携带搬运。内置11.1V/7.8AH锂电池，满电状态续航9小时，满足单日现场多组样品检测。

Q3：TW‑IV2的测量精度与量程参数是什么？

A：直流电压测量15V‑1500V，分辨率0.05V，精度±0.5%；直流电流0.5A‑20A，分辨率0.001A，精度±0.5%；最大功率测试范围50W‑30kW，STC转换精度±5%。辐照度测量范围0‑2000W/㎡，测量精度＜±3.0%；温度测量‑50℃~100℃，温度精度±0.5℃。设备具备电流电压增益自调节，接入不同规格组件、组串时自动切换量程，保证不同工况下检测精度。

Q4：辐照度、背板温度传感器如何安装使用？

A：设备配套可调节光电辐射传感器夹具，将辐射传感器平行于光伏组件受光面固定，获取现场实时辐照度；背板温度采用按压式温度探头安装工具，探头紧贴组件背板采集温度。夹具与探头适配多尺寸光伏板，拆装便捷。两项环境参数会随IV测试结果同步存储，为STC换算、数据复盘提供原始环境条件。

Q5：测试数据如何存储导出？存储能力如何？

A：设备开启检测后自动存储IV/PV曲线、原始电压电流点、辐照度、背板温度等全部测试条件，最多可存储30天测试数据。支持U盘拷贝导出，直接将历史测试文件导出，用于电脑端数据分析。设备同时具备电池电量智能提示，方便作业人员掌握剩余续航。

Q6：设备安全防护设计包含哪些内容？高压检测作业是否可靠？

A：内部采用高压隔离电源设计，搭配多重保护机制，包含连续测试自保护、硬件保护、过压、过流、超温保护。整机遵循多项行业标准，包含IEC61215‑2005、IEC61646‑2008、GB4793.1‑2007等相关规范。工作温度‑10℃50℃，存储温度‑20℃60℃，湿度5%‑95%无结露，满足光伏现场户外多变环境。现场开展高压组串测试时，仍需要操作人员遵守光伏高压作业安全规范。

Q7：低光照条件下，设备是否可以开展测试？

A：设备支持室外低照度伏安特性测试，依靠内置STC转换模型完成参数换算。光照条件会直接影响光伏组件输出，光照越低，测试结果不确定性越高，在条件允许前提下，尽量选择光照条件稳定时段开展检测，降低辐照度波动带来的曲线扫描误差。

Q8：哪些场景适合选用TW‑IV2便携式IV测试仪？

A：适用场景包含：光伏电站竣工验收检测；存量电站定期巡检，筛查组件衰减、组串失配问题；第三方检测机构现场外出作业；光伏科研现场试验；分布式屋顶电站故障排查。设备兼顾单块组件小功率样品与1500V高压组串，适合需要频繁外出到不同站点开展现场检测的用户。

Q9：和同类设备相比，该型号核心特点体现在哪里？

A：①毫秒级高速扫描，电容负载搭配高速采样算法，降低光照波动带来的曲线失真；②自动量程切换，大小功率组件无需手动修改档位；③完整环境参数同步采集，辐照度、背板温度同步记录，数据溯源完整；④整机一体化封装，开机即可开展测试，学习门槛低；⑤多重电气保护，覆盖过压过流温度保护，适配高压组串测试；⑥U盘直接导出原始波形数据，便于后期复核分析。

Q10：设备充电、存放需要注意哪些要点？

A：充电采用5V2A，充电环境温度0‑50℃；设备存储温度‑20℃~60℃，长期存放建议保持电池适度电量；辐照度传感器光学面做好防护，避免磕碰划伤；测试接线、航插接口使用后做好防护，减少灰尘水汽侵入。
