扬尘在线监测系统

技术指标  TSP    PM2.5     PM10    都一样，每一台只能测一种参数

1.扬尘在线监测系统简介

扬尘在线检测仪(β射线)使用β射线法来实现对大气颗粒物浓度的监测。本产品执行标准如下所示:

HJ/T 374—2007 总悬浮颗粒物采样器技术要求及检测方法

HJ/T 93-2013 环境颗粒物(和)采样器技术要求及检测方法

HJ 1100-2020 环境空气中颗粒物(和)β射线法自动监测技术指南

2.扬尘在线监测系统工作原理

采用的是贝塔射线吸收法的工作原理，将C-14作为发射源，其发射恒定的高能量电子，样品空气通过切割器以恒定的流量经过进样管，颗粒物截留在滤膜上。β射线通过滤膜时，能量发生衰减，通过对衰减量的测定计算出颗粒物的质量，根据采样流量、采样时间和滤膜面积来计算实际状态下环境空气中颗粒物的浓度。该设备适用于建筑工地、道路施工、工厂厂界等颗粒物的在线监测。

3.扬尘在线监测系统功能与特点

1. 监测参数：PM10，温度、湿度、风速、风向、噪音、大气压

2. 供电方式：外部220V供电或太阳能供电；

3. 具有云端自动校准功能；

4.具有本地数据读取、设备系统设置及数据校准；

5.采样周期：10分钟-300分钟可设；

6.通讯方式：有线网络或者无线网络

7.储存环境温度要求：-30℃～50℃；

储存环境湿度要求：＜90%RH；

工作环境温度要求：-30℃～60℃；

工作环境湿度要求：0～95%RH；

采样流量：16.7L/min

流量误差：±1%F.S

10.设备安装和拆卸简便，方便点位迁移、设备维护和设备质控；

11.设备集成度高、超低功耗设计；

12.设备适用于各种气象条件，保证空气流通无死角，内外无温差；

13. PM10监测技术指标要求：

测量原理：β射线；测量范围：0～10000 μg/m3；检出限：1μg/m3；

温度：量程：-40～120℃；分辨率：0.1℃；准确度：±0.3℃；

湿度：量程：0～100%RH；分辨率：0.1%RH；准确度：±2%RH；

风速：量程：0～45m/s；分辨率：0.1m/s；准确度：±0.3m/s；启动风速：≤0.5m/s；

风向：量程：0-360度；分辨率：1度；准确度：±3度；启动风速：≤0.5m/s；

噪音：准确度：符合GB/T3785；测量范围：30～130dB(A)，分辨率0.1dB

气压：量程：30kPa～110kPa，分辨率：0.01kPa，准确度：±0.1kPa

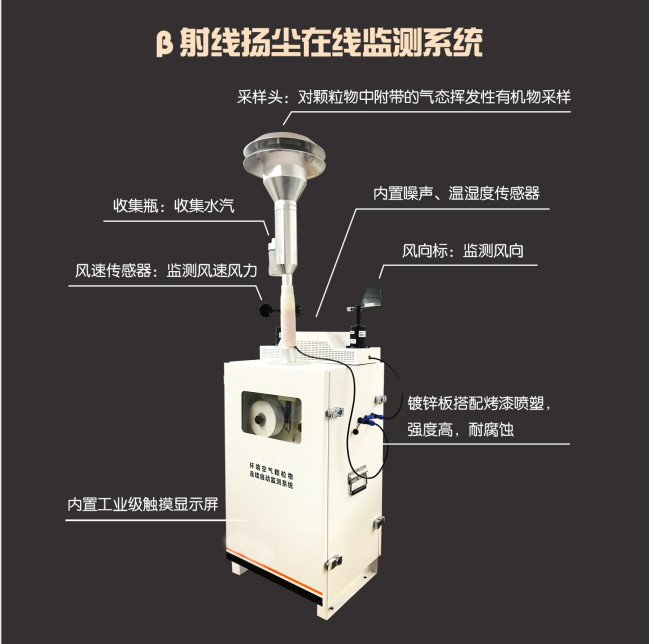

4、扬尘在线监测系统设备主要部件：

1.设备主机箱：防尘、防风、防雨、防晒；

2.颗粒物采样头：物理切割器+加热除湿器+水汽冷凝器

3.工业主控板+7寸触摸屏：设备系统运行及操作

4.颗粒物传感器：贝塔射线法PM10传感器

5.温湿度传感器：探测环境温湿度

6.风速风向传感器：气象数据监测

7.数据传输模块：无线采集传输模块

8.集成电路板：高度集成、统一输出

9.供电系统：电源、空开、接地线

10. 支架：1.6米户外固定长方体支架

11.户外P10 LED显示屏，96×48点阵(可按需求定制)。

5、扬尘在线监测系统设备主要技术特点

1.具备通过CPA、CCEP认证，具备认证证书。

2.在-30~60℃、0~90%RH（无凝露）的环境范围内正常工作

3.根据定制需求，设备可在箱体上拓展其它监测接口

4.机械粒子切割器 ，实现颗粒物粒径的精确切割

5.PID恒流算法，确保采样流量恒定，切割曲线的正确

6.具有采样管路和相对湿度校准功能，有效抑制湿度对测量结果的影响；内置独特的优化算法，提高仪器测量结果的准确性

7.7寸液晶显示屏，现场直接设置操作，系统设置

8.支持远程升级产品固件及修改产品配置，不必现场操作，省时省力

9. 支持4G/网口/WIFI通讯方式，保证数据实时传输

10. 配备全天候户外传感器，对噪声及气象参数值进行连续监测

11. 默认按HJ212标准上传，也可以根据客户平台要求任意定制协议上传。

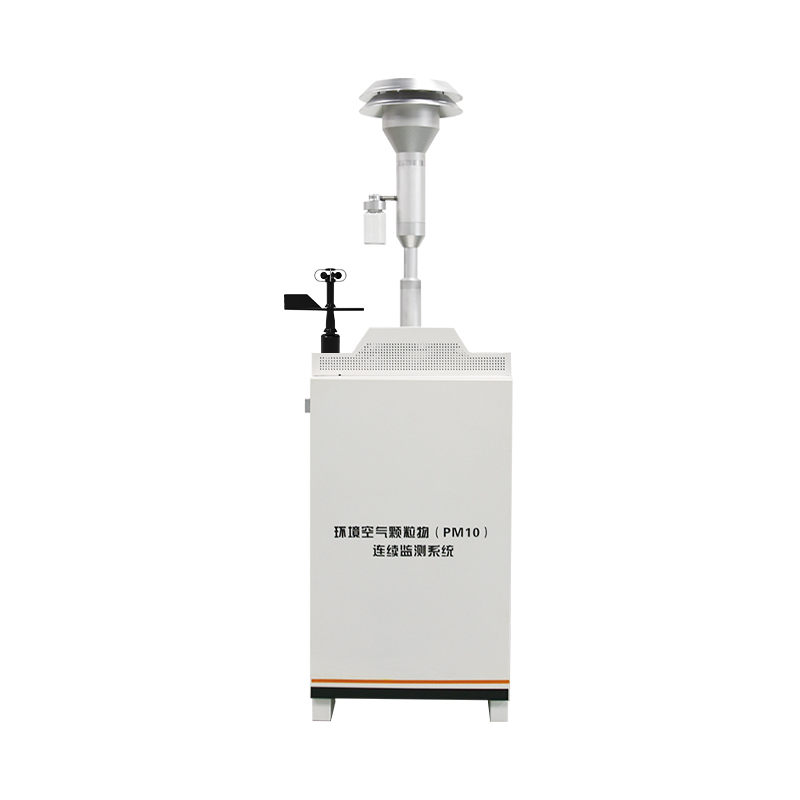

6.扬尘在线监测系统产品外观

7.扬尘在线监测系统参数尺寸

8.扬尘在线监测系统实拍案例
